[소프트웨어 공학] 3. UML Class Diagram

[소프트웨어 공학] 3. UML Class Diagram





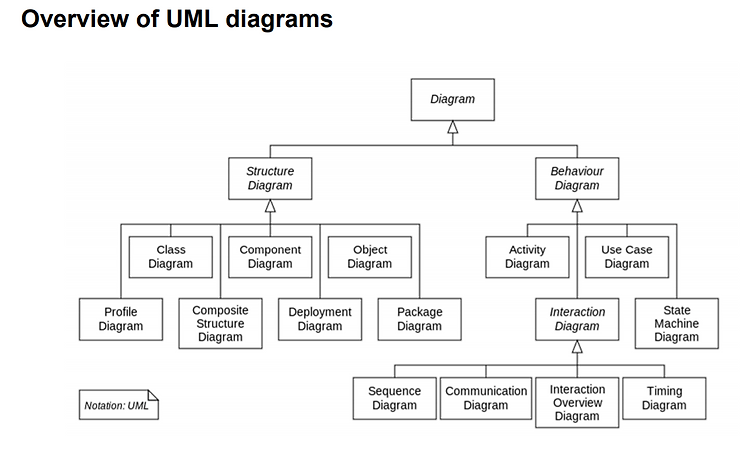

Object



• Class 는 붕어빵을 만드는 틀이고, Object는 실제 붕어빵들이다.
• maxMiller가 Person이란 Class Object의 이름이다.
• :Person처럼 때론 익명의 Object를 바로 만들어 바로 사용할 수 있다.
• Objects are instances of classes



Class



• Arrtibutes : Java로 따지면 필드
• Operations : Java로 따지면 Method
• 같은 클래스 타입의 객체라면 Attributes는 다른 값을 가질 수 있지만 , 행위 (Operation)은 같다.



Class Variable and Class Operation





• Class variable (= class attribute, static attribute) : 클래스당 하나만 정의된다. 모든 클래스의 인스턴스로부터 공유된다.
• Class operation (= static operation) : static 형의 공유되는 메소드
•  # 는 Protected, +는 Public , -는 Private
• Class variable 또는 Class operation은 밑줄이 있다.



Abstract Operations and Classes



• body가 없는 operation이다.
• <-> Concrete Operations and Classes
• 추상 클래스는 인스텐스를 만들수 없다.
• Abstract operation이 하나라도 포함한다면 Abstract Class다. (역은 참이아님)
• Abstract operation이 없어도 Abstract Class일 수 있다.



•  <<abstract>>으로 표기하거나 {abstract} property를 준다.
• 이름이 기울어진 글씨체라면 abstract class이다.



Interfaces



• UML interface는 abstract operation의 집합이다.
• Provided interfaces : 클래스 또는 컴포넌트로부터 실현된, 구현된 인터페이스를 말한다. (일반적 생각하는 인터페이스)
• Required interfaces : 클래스 또는 컴포넌트로부터 공급을 받아야 하는 인터페이스 이다. ( 클래스안에 인터페이스 에 관한게 쓰인 경우)
• 노란색이 Provided , 파란색이 Required 인터페이스 임.





Types of class relationship







Dependency







Association
